CURRENT SENSING RESISTORS / 电流感阻电阻
电流感测电阻作用原理

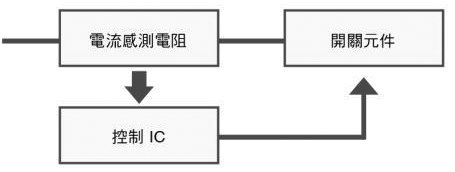

Current Sensing Resistors (以下简称CSR ) 即为电流感测电阻元件，是一种在电路中以回馈电压差到控制IC协助其判定当时电流状况的侦测元件，当控制IC从CSR端获取讯号后，则告知其所处电源电路上的元件应采取的动作或措施。
- CSR是一种电流感知元件
- 其功能是将量测的讯息传给IC比较器进而决定后续的动作。
- CSR的精准度相当重要。
- 我司可提供高精度 (△R＜1%) 高功率 (P＞2W) 的产品。
功能特性
| 测试参数 | 条件 | 厂内允收标准 |
| 瞬间过载电流 |
测试电流=2.5*Pr; 环境温度=25±2℃; 通电=5秒 |
± (1.0%+0.5mΩ) IEC60115-1 4.13 |
| 高温暴露测试 | 测试温度=+155±2℃; 时间=1,000小时 |
± (1.0%+0.5mΩ) IEC60115-1 4.25 |
| 低温储存测试 |
测试温度=-55±2℃; 时间=1,000小时 |
± (1.0%+0.5mΩ) IEC60115-1 4.25 |
| 高湿负载测试 |
测试电压=最大電壓; 测试温度=60±2℃; 相对湿度=90%; 通电90分钟，断电30分钟; 持续1,000小时 |
± (2.0%+0.5mΩ) IEC60115-1 4.25 |
| 冷热冲击测试 | [-55℃ 30分钟→室温3分钟→+150℃ 30分钟→室温3分钟]连续循环100次 |
± (1.0%+0.5mΩ) IEC60115-1 4.19 |
| 70℃ 负载测试 |
测试电压=Vmax; 测试温度=70±2℃; 通电90分钟; 断电30分钟; 持续1,000小时 |
± (2.0%+0.5mΩ) IEC60115-1 4.25 |
| 可焊性 |
浸入 245±5℃的锡炉中; 持续时间=3±1s; 观察电极端锡的覆盖率 |
锡覆盖面积大于95% |
| 搞焊接热测试 | 放入275±5℃的回焊炉中; 持续时间=20±1s |
± (1.0%+0.5mΩ) IEC60115-1 4.18 |
| 弯曲测试 |
支点间距=90mm; 弯曲量=2mm; 测试基板:玻纤环氧树脂材，板厚:1.6mm， 进行10个循环 |
± (1.0%+0.5mΩ) IEC60115-1 4.33 |
| 机械冲击测试 | 冲击加速度=100G; 时间=11ms; 持续5次 |
± (1.0%+0.5mΩ) IEC60115-1 4.21 |
