1단계: 퓨즈의 크기와 모양 선택
크기와 모양이 특징인 퓨즈의 선택은 주로 사용자가 회로를 설계할 수 있는 공간과 회로의 설치 요구 사항에 따라 다릅니다.
참고: 퓨즈의 크기 및 모양 특성은 각 사양에서 퓨즈의 특정 엔지니어링 도면을 참조하십시오.
2단계: 필요한 안전 인증 선택
어떤 안전 인증 퓨즈를 선택할지는 사용자 제품이 통과해야 하는 안전 인증에 따라 다릅니다.
참고: 퓨즈가 통과한 안전 인증은 각 사양에서 퓨즈가 통과한 특정 안전 인증을 참조하십시오.
3단계: 퓨즈의 정격 전압 선택
퓨즈의 정격 전압은 회로에서 사용하는 실효 전압보다 크거나 같아야 합니다. 즉, 퓨즈는 사용된 실효 전압보다 작거나 같은 회로에서만 사용할 수 있습니다. 구체적으로: 정격 전압: 125V의 퓨즈는 125V 이하의 회로에서만 사용할 수 있고 250V 회로는 사용할 수 없습니다. 정격 전압: 250V의 퓨즈는 250V 이하의 회로에서만 사용할 수 있습니다. , 또는 125V 회로에 사용됩니다.
4단계: 퓨즈의 정격 전류 선택(In)
퓨즈의 정격 전류 In = 회로의 최대 안정 전류/(퓨즈의 안전 감쇠율 * 작동 환경 온도의 감쇠율).
(1) 퓨즈의 안전 감쇠 계수
퓨즈의 실제 회로 사용과 실험실 테스트 조건 사이의 차이로 인해(예: 퓨즈를 설치하기 위해 고객이 사용하는 퓨즈 박스의 차이, 퓨즈 클립에 의해 생성된 접촉 저항 및 단면적 25±5℃의 조건에서 지속적이고 안정적으로 동작할 수 있으므로 퓨즈를 선택할 때 퓨즈의 안전 감쇄 계수를 고려해야 합니다. 다음의 간단한 계산 공식을 참조하십시오.
- 미국 표준 제품(UL 표준): 퓨즈 정격 전류(In)=루프 최대 안정 전류/0.75
- 유럽 표준 제품(IEC 표준): 퓨즈 정격 전류(In)=루프 최대 안정 전류 /0.9
- 일본 표준 제품(JIS 표준): 퓨즈 정격 전류(In)=루프 최대 안정 전류 /0.85
(2) 주변 온도 감쇠율 사용

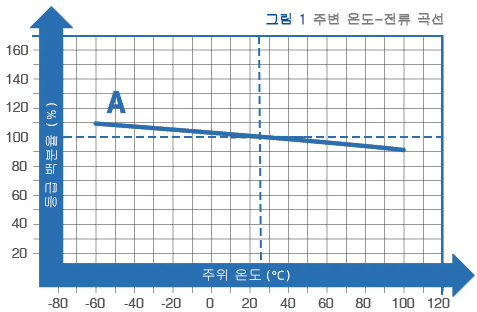

25±5℃의 주위온도에서 퓨즈를 사용하는 경우 퓨즈의 정격전류값은 주위온도의 영향을 받지 않으며, 30℃ 이상의 주위온도에서 퓨즈를 사용할 경우 주위온도가 크게 변한다. 퓨즈의 정격 전류 전달 용량에 대한 영향. 따라서 퓨즈를 선택할 때 주변 온도가 퓨즈에 미치는 영향을 고려해야 합니다. (그림 1 참조):
곡선 A: 매우 빠른 속도, 빠른 속도 및 느린 속도의 퓨즈 곡선.
퓨즈의 정격전류 In은 위와 같이 계산한 값으로 퓨즈 선정시에는 In 이상의 정격전류가 가장 좋은 퓨즈를 선정하여야 한다.
5단계: 현재 펄스 고려
전류 펄스는 첨두 전류가 크고 지속 시간이 짧은(10mS 미만) 순시 전류(돌입 전류, 기동 전류, 돌입 전류 및 전원 켜기 순간에 의해 생성되는 과도 전류, 전압 변화 및 기타 요인)를 말합니다. 퓨즈가 퓨즈 없이 정상적인 요구 사항에서 전류 펄스를 견딜 수 있어야 하는 경우 퓨즈를 선택할 때 퓨즈에 대한 펄스의 영향을 고려해야 합니다.
우선: 실제 회로에서 생성된 가장 큰 펄스를 기반으로 이 펄스의 I2t 값을 계산합니다.
일반적으로 펄스의 I2t 값은 측정된 펄스 파형과 다음 표에 해당하는 가장 근사한 파형에 따라 계산됩니다.
다음: 펄스 주기 내구성 기능을 사용하여 고객은 펄스를 견딜 수 있는 횟수를 선택합니다. (그림 3 참조)
곡선 U는 다음을 나타냅니다. 필요한 퓨즈의 I2t 값에 대한 펄스 I2t 값의 비율:
주기적인 펄스를 견디는 능력:
U=22%일 때 100,000 펄스를 견딜 수 있습니다.
U=29%일 때 10,000 펄스를 견딜 수 있습니다.
U=38%일 때 1,000 펄스를 견딜 수 있습니다.
U=48%일 때 100펄스를 견딜 수 있습니다.
참고: 이전 프로세스의 열이 발산될 수 있도록 펄스와 펄스 사이에 충분한 시간 간격(10초)이 있어야 합니다.
마지막으로: 회로에서 펄스 주기 허용 오차와 펄스 I2t 값을 용이하게 하려면 필요한 퓨즈의 I2t 값을 계산합니다.
(필요한 퓨즈의 I2t 값 = 펄스 I2t 값 / U)
U = I2t 펄스 값 / I2t 필요한 퓨즈 값
필요한 퓨즈 I2t 값과 퓨즈 자체 정격 용융 열 에너지 I2t 값 비교를 계산합니다.
퓨즈의 정격 용융 열 에너지 I2t가 필요한 퓨즈의 I2t 값 이상인 해당 사양을 선택하십시오.
6단계: 테스트
퓨즈의 사양을 선택한 후 회사에서 제공한 샘플에 따라 실제 회로에 설치하여 선택한 퓨즈가 합당한지 테스트해야 합니다. 선택된 퓨즈 사양은 보호된 회로에서 정상적으로 작동합니다.
