퓨즈 선택 가이드
사용자가 설계 시 합리적인 퓨즈를 선택할 수 있도록 하고 회로, 전기 부품 및 장비를 더 잘 보호하기 위해 개발 엔지니어가 참조할 수 있도록 특수 퓨즈 선택 가이드가 공식화되었습니다.
퓨즈를 선택할 때 고려해야 할 매개변수
1) 설계 회로에서 사용자가 퓨즈를 설치하는 공간에 따라 적절한 크기의 퓨즈를 선택하십시오.
2) 회로 설계 시 사용자가 요구하는 설치 형태에 따라 적절한 형상과 특성을 가진 퓨즈를 선택하십시오.
3) 사용자의 제품이 요구하는 안전인증에 따라 적절한 안전인증 퓨즈를 선택하여 결정합니다.
예: C-UL, VDE, SEMKO, PSE, CCC, KC, BSI.
4) 사용자 제품 회로의 유효 회로 전압에 따라 퓨즈의 정격 전압을 결정합니다.
5) 사용자 제품 회로의 최대 정상 동작 전류에 따라 퓨즈의 정격 전류(In)가 미리 선택됩니다.
- 퓨즈의 안전 감쇠율을 고려하십시오.
- 퓨즈가 사용되는 환경의 온도 감쇠율을 고려하십시오.
6) 현재 펄스 고려
- 회로에서 생성된 최대 펄스 I2t 값을 계산합니다.
- 필요한 퓨즈의 I2t 값을 계산합니다.
사용자가 설계 회로에 펄스가 있고 특별한 요구 사항이 있는 경우 일반적으로 느린 블로우 유형 퓨즈를 선택합니다.
7) 마지막으로 퓨즈 사양을 선택합니다.
8) 선택한 퓨즈 사양 샘플을 회로에 설치하고 정상 작동을 테스트합니다.

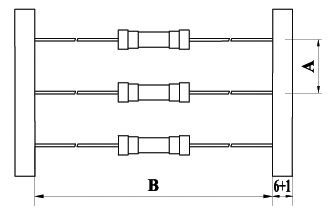

벨트 및 굽다리 가공 사이즈 비교표
| Fuse Diameter | A(mm) | B(mm) |
| Φ3.0 | 5 | 52 |
| Φ36 | 5.6 | 52 |
| Φ4.6 | 10 | 52 |
| Φ5.2 | 10 | 52 |
FUSE SIZE Type |
Φ3.6(mm) | Φ4.6(mm) | Φ5.2(mm) | ||||||
| A | B | C | A | B | C | A | B | C | |
| AA | ≧2.5 | ≧6 | ≧5 | ≧3 | ≧6 | ≧5 | ≧3 | ≧6 | ≧5 |
| AB | ≧16 | ≧15.4 | ≧3.5 | ≧20.5 | ≧20 | ≧3.5 | ≧26 | ≧25 | ≧4 |
| AC | ≧16 | ≧11.5 | ≧7 | ≧20.5 | ≧16.5 | ≧7 | ≧26 | ≧21 | ≧6.5 |
| AD | ≧6 | ≧3.5 | ≧6.5 | ≧6 | ≧5 | ≧6.5 | ≧6 | ≧5 | ≧6.5 |
| AF | ≧6 | ≧3.5 | ≧5.5 | ≧6 | ≧5 | ≧5.5 | ≧6 | ≧5 | ≧5.5 |
| AG | ≧4 | ≧3.5 | ≧5.5 | ≧4 | ≧5 | ≧5.5 | ≧4 | ≧5 | ≧5.5 |
